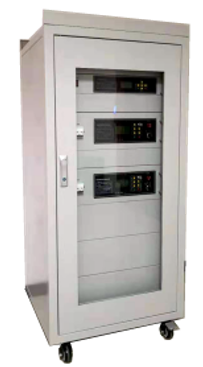

YC-CPM系列智能阴极保护恒电位仪

采用了单元式模块设计，其中内置了逆变式恒电位仪单元模块和无线数据远传单元模块，其中逆变式恒电位仪单元模块可以采用多个模块组合，实现一用一备或多用一备工作模式，每个模块的运行数据将通过嵌入的无线数据远传单元模块实现运行数据的采集与上传至服务器中，也可通过智能阴极保护管理平台实现恒电位仪的远控功能。

产品优势

1) 内置专家诊断系统

       a. 异常诊断功能：当外接设备异常时，专家诊断系统将自动开启，保持设备的稳定运行，并将诊断结果记录并发送至网络服务器中；

       b. 开机诊断功能：当设备首次运行时，操作人员可通过操作面板，完成单元模块以及外接设备状况的诊断，并为用户提供最优的投运方案；

       c. 安全参数记忆功能：当智能阴极保护恒电位仪自动运行于“恒电位”模式时，单元模块将自动记忆“安全运行参数”；当外接设备出现异常时，单元模块将自动转入“恒电流”运行模式，并调取记忆的“安全运行参数”，保证系统的稳定运行；

       d. 主/备呼唤功能：当“主机”运行时间达到设定运行时间后，设备将自动投入“备用”单元运行，保证主机和备用模块均处于完好状态；

2) 宽范围调整功能

       通过调整智能阴极保护恒电位仪的内部参数，可以使设备运行于额定输出功率以下的任何功率范围，其中最低运行功率可以调整至0.25W以下，并能够稳定、可靠的输出，使设备的适用范围更宽，通用性更强，方便现场的调配；

3) 方便的联机功能


       a. 每个单元模块都具备“联机”和“单机”两种工作模式，通过单元模块后部提供的联机电缆和选择开关，即可轻松实现单元模块工作模式的调整，而无需额外的中央操控台来协调；

       b. 联机工作模式下，只需要在操作界面中选择相应的“主机”或者“备用”，即可轻松实现单元模块之间的主/备功能切换，并在单元模块运行出现故障时，自动将备用模块投入运行；

4) 模块式结构设计

       单元模块均采用标准结构设计，方便实现模块之间的自由组合，可提供的单元模块包括：逆变式恒电位仪单元、可控硅式恒电位仪单元、无线数据远传单元。其中，每个标准单元模块之间采用快接式航空插头连接，方便了设备的维护与保养；

5) 中文操作界面

       每个单元模块都提供了中文液晶操作界面，通过操作界面可以实现运行数据的实时显示，同时也可完成内部参数的设置与修改；

6) 远程调控功能

       设备可配置无线数据远传单元，通过安放于内部的GSM卡，将设备的运行数据与运行状态实时传送至远端服务器中，并可通过上位机中运行的平台软件，轻松实现现场设备的远程调控功能；

7) 框架式结构设计

       柜体结构采用了威图框架式结构设计，使柜体更结实也更美观，柜体内部配套有整体防漏电式插座、柜门开启照明等，方便用户的使用；

8) 多通道排风设计

       在每个单元模块内，都有专用的风道设计，可以顺畅地将单元模块内的热量散发出来，而在柜体内部，也提供了侧面排风和顶部排风的风道设计，方便柜体的散热，为模块的长期稳定运行提供了条件；

产品特点

1) 逆变式恒电位仪单元采用了高频开关电源技术，具有无噪音、纹波小、响应快、工作可靠的特点；

2) 每个阴极保护恒电位仪单元模块既可以独立运行，也可联机工作；

3) 每个阴极保护恒电位仪单元模块均配备中文液晶显示，方便现场人员操控；

4) 每个阴极保护恒电位仪单元模块具备标准RS485通讯端口，方便与无线数据远传单元之间的数据交换；

5) 阴极保护恒电位仪单元模块提供多种故障的声光报警，并通过液晶显示屏显示故障原因；

6) 无线数据远传单元模块采用了一体化设计，并提供了中文液晶显示及操控按钮；

7) 每个阴极保护恒电位仪单元模块均具备抗干扰及防雷击功能；

8) 所有线路板均具备三防（防潮、防盐雾、防霉）功能；

技术参数

1) 电气条件

       a. 供电电源：单相220VAC±10%或380VAC±10%；

       b. 工作频率：47.5Hz～63Hz；

2) 基本性能

       a. 恒电位控制范围：0mV～2500mV范围内连续可调；

       b. 恒电位精度：控制电位与保护电位的误差小于5mV；

       c. 输出可调范围：每路输出电压及输出电流的可调范围为（0.5%～100%）* 输出额定值；

       d. 纹波系数：设备满载运行时纹波系数小于2%；

       e. 参比输入阻抗：大于2MΩ；

       f. 抗干扰能力：在参比输入端施加50Hz、50V干扰电压，保护电位值的变化不大于5mV；

       g. 模块的满载工作效率不低于90%；

       h. 恒电流设定范围为（0.5%～100%）* 输出电流额定值；

3) 安全性能

       a. 绝缘电阻：输入端子对机壳绝缘电阻应不小于50MΩ；

       b. 介电强度：仪器能承受输入对机壳2000V介电强度试验电压（交流有效值），并历时一分钟而无击穿和闪络现象；

安装尺寸

1) 外型尺寸（特殊尺寸可以定制）

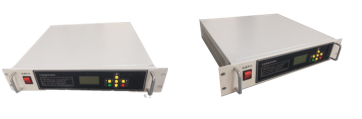

智能恒电位仪正面、背面

智能恒电位仪有线通讯

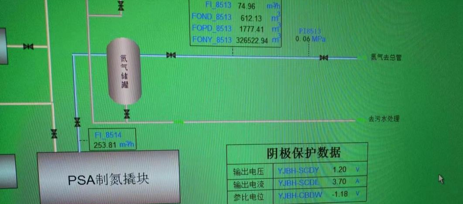

智能恒电位仪接入站控系统
